Возможности
- Принципиальная схема, визуальный монтаж и 3D — в одном проекте
- Компоненты в реальном размере (IEC 60715, модуль 17,5 мм)
- Автоматическая прокладка проводов через короба
- Спецификация: компоненты, длина проводов, метраж реек и коробов
- Каталог: автоматы, УЗО, дифавтоматы, контакторы, реле, счётчики
- Расчёт модульной ёмкости по размерам щита
- Цвет (L1/L2/L3/N/PE) и сечение провода (0,5–25 мм²)
- Автосохранение, работает без интернета; английский, русский и узбекский языки
BOT ELECTRO — приложение для проектирования электрощита и планирования его сборки. При первом запуске вводятся ширина, высота и глубина корпуса (или выбирается готовый размер на 12/24/36/54/72 модуля), и приложение сразу рассчитывает модульную ёмкость.

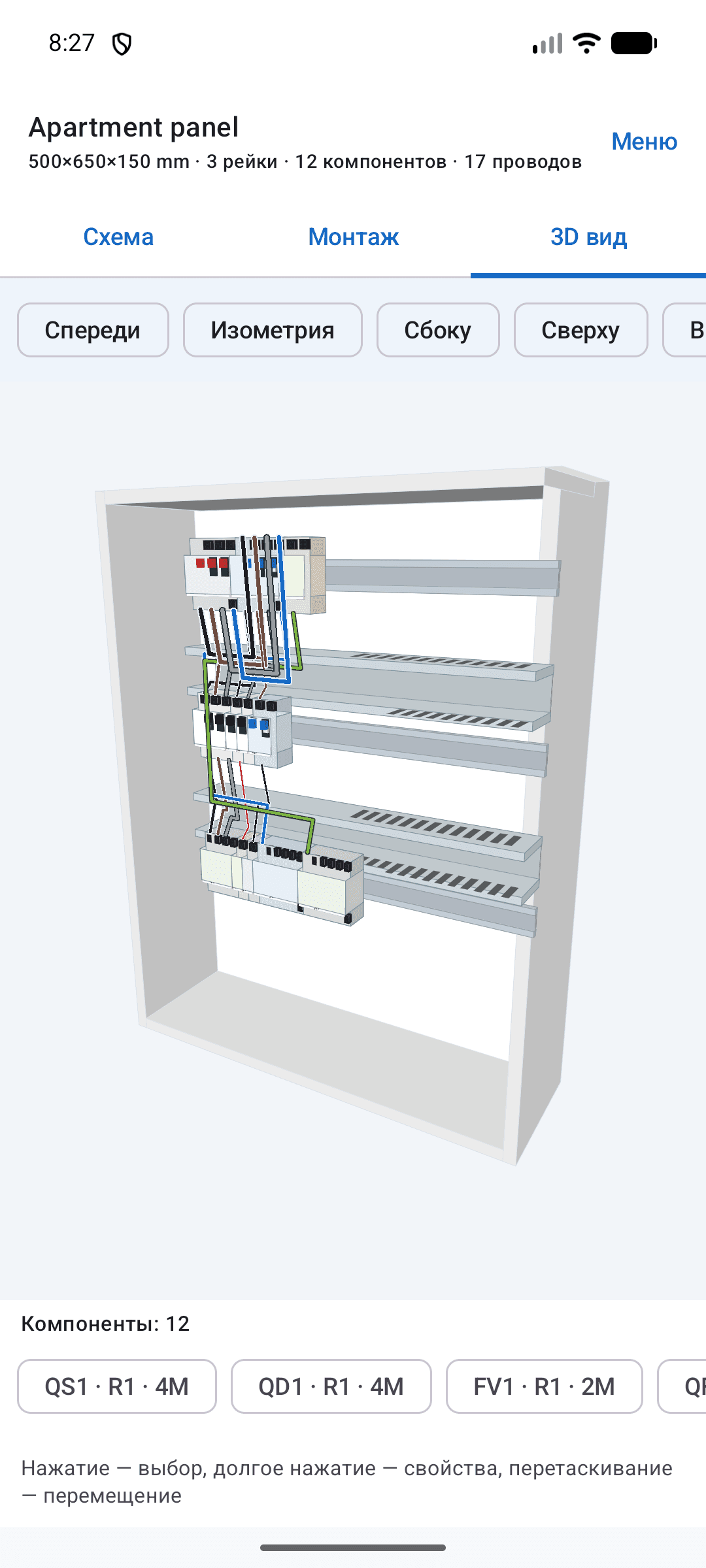

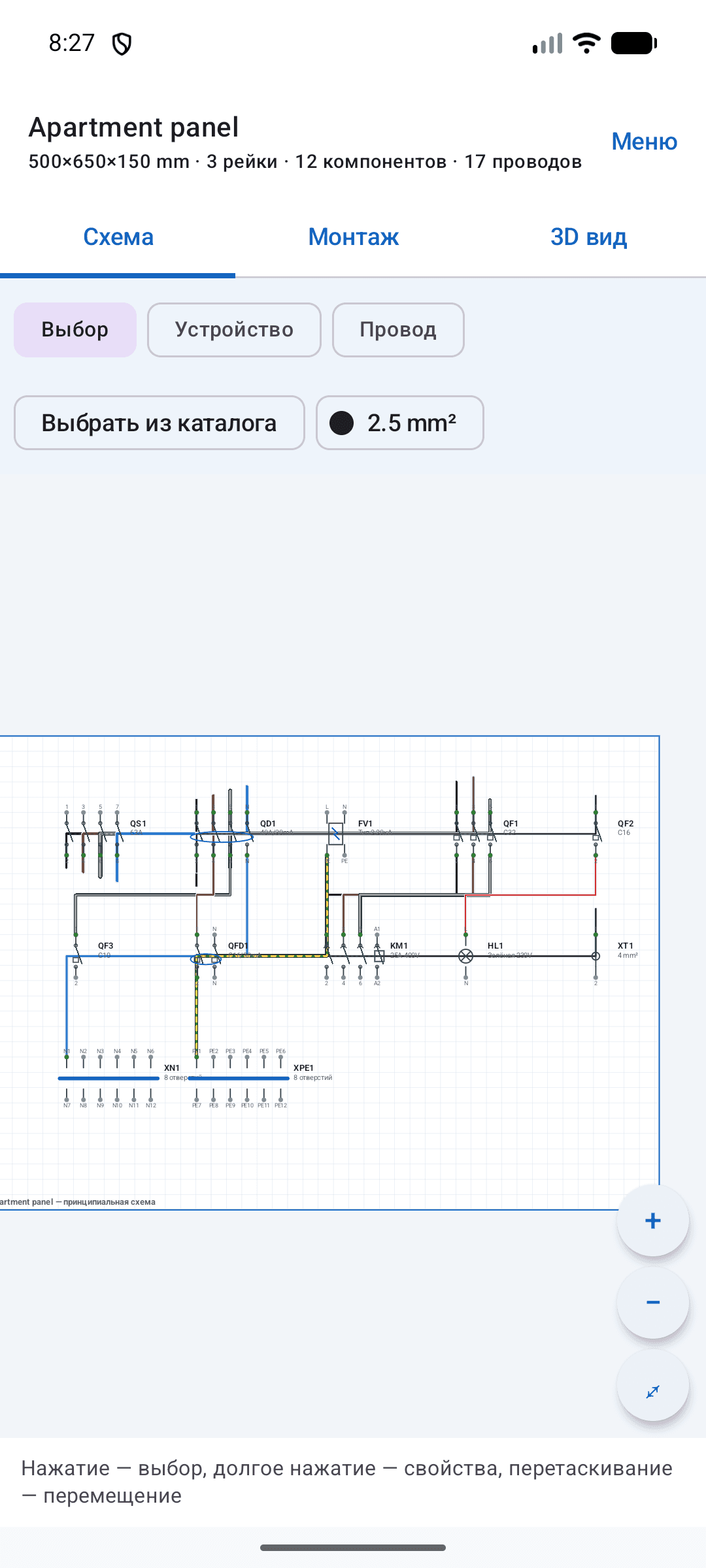

Три режима — принципиальная схема (условные обозначения в стиле IEC), визуальный монтаж (DIN-рейки, перфорированные короба и модульные аппараты в реальном размере) и 3D-вид — работают с одним общим проектом: соединение, сделанное в одном режиме, сразу видно в остальных. Провода автоматически прокладываются по коробам оптимальным маршрутом.

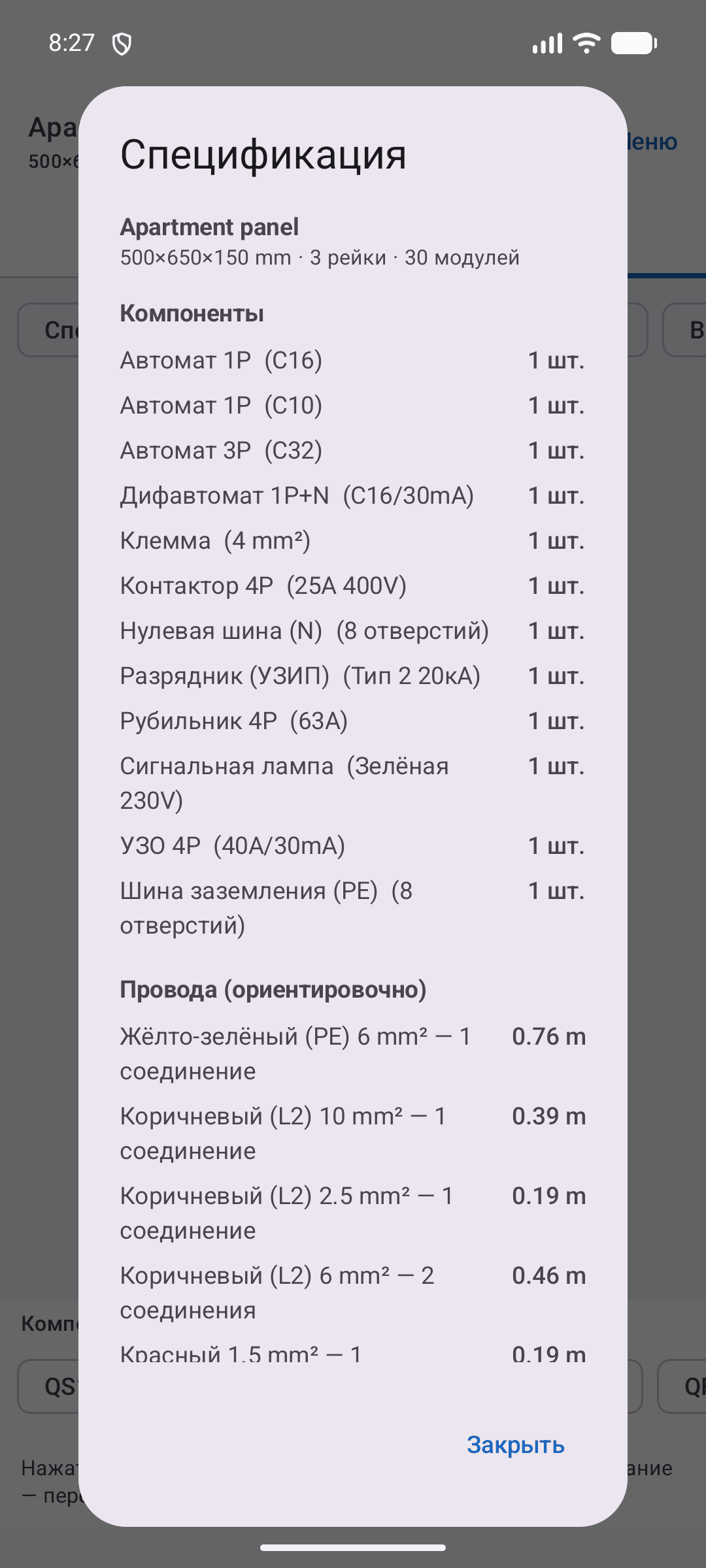

Спецификация в меню считает количество компонентов, длину проводов (с запасом 15%), метраж DIN-реек и коробов — список закупки готов. Проект сохраняется автоматически и хранится только на вашем телефоне. Интерфейс на английском, русском и узбекском — язык переключается в меню.
Скриншоты
